Như chúng ta đã biết máy biến dòng là một thiết bị có thiết kế để có thể tạo ra một dòng điện xoay chiều trong cuộn dây thứ cấp và có tỉ lệ với dòng điện sơ cấp của nó. Sử dụng máy biến dòng sẽ giúp giảm điện áp từ cao xuống một giá trị thấp đồng thời cung cấp và giám sát dòng điện trong đường dây dẫn AC một cách thuận tiện, an toàn, nó có sử dụng một ampe kế tiêu chuẩn.

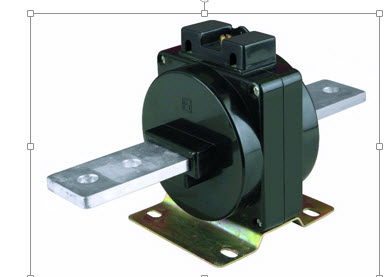

.jpg)
Các thông tin về biên số đo lường
So với các máy biến áp thông thường thì cơ cấu hoạt động cơ bản của máy biến dòng không khác biệt là mấy. Nhưng so với các máy biến áp đo lường cũng như các máy biến lực trước đây thì máy biến dòng có cấu tạo hơi khác một chút là nó chỉ có một hoặc rất ít các vòng xoắn trong các cuộn sơ cấp. Những cuộn sơ cấp này có thể chỉ là những vòng đơn rộng, hay là một cuộn dây to cuốn quanh lõi hoặc nó chỉ đơn thuần là một dây dẫn điện hoặc dây dẫn sơ cấp được đặt xuyên qua một lỗ ở giữa.
Hiện nay máy biến dòng có 3 loại cơ bản gồm:
- Một là máy biên dòng cuộn. Với dòng máy này ta sẽ có các máy biến áp cuộn sơ cấp được kết nối theo một quy luật tự nhiên cùng với các dây dẫn đo được dòng điện chạy trong mạch. Trong đó độ lớn của dòng điện thứ cấp sẽ phụ thuộc vào cường độ của máy biến áp.
- Hai là máy biến dòng hình xuyến. Đây là dòng máy không có cuộn dây sơ cấp, nhưng thay vào đó thì đường dây mang dòng điện chạy trong mạch sẽ được luồn qua một khoang hở hoặc một lỗ trống trong máy biến dòng hình xuyến. Hiện nay một số máy biến dòng có biến dòng hở điều này cho phép nó được mở ra, cài đặt đồng thời có thể đóng lại mà không cần phải ngắt mạch.
- Cuối cùng là máy biến dòng kiểu thanh. Đây là một loại máy biến áp có sử dụng cáp hoặc thanh dây của mạch chính là cuộn sơ cấp, điều này đồng nghĩa với việc nó là cuộn duy nhất. Loại máy này sẽ được cách nhiệt hoàn toàn từ hoạt động của hệ thống điện áp cao và thường sẽ được bắt vít vào các thiết bị có dòng điện.
Hiện nay các cấp biến dòng thông dụng gồm: AC 50/5, 75/5, 100/5, 150/5, 200/5, 300/5, 400/5, 500/5, 600/5, 800/5
Một số lưu ý khi dùng máy biến dòng đo lường là:
- Ta phải lựa chọn loại đồng hồ đo lường gián tiếp cùng với thông số phù hợp với biến dòng đang sử dụng.
- Hai là khi tiến hành lắp đặt ta phải chú ý đến số vòng dây sơ cấp của máy biến dòng - thường là 1 hoặc 2.
